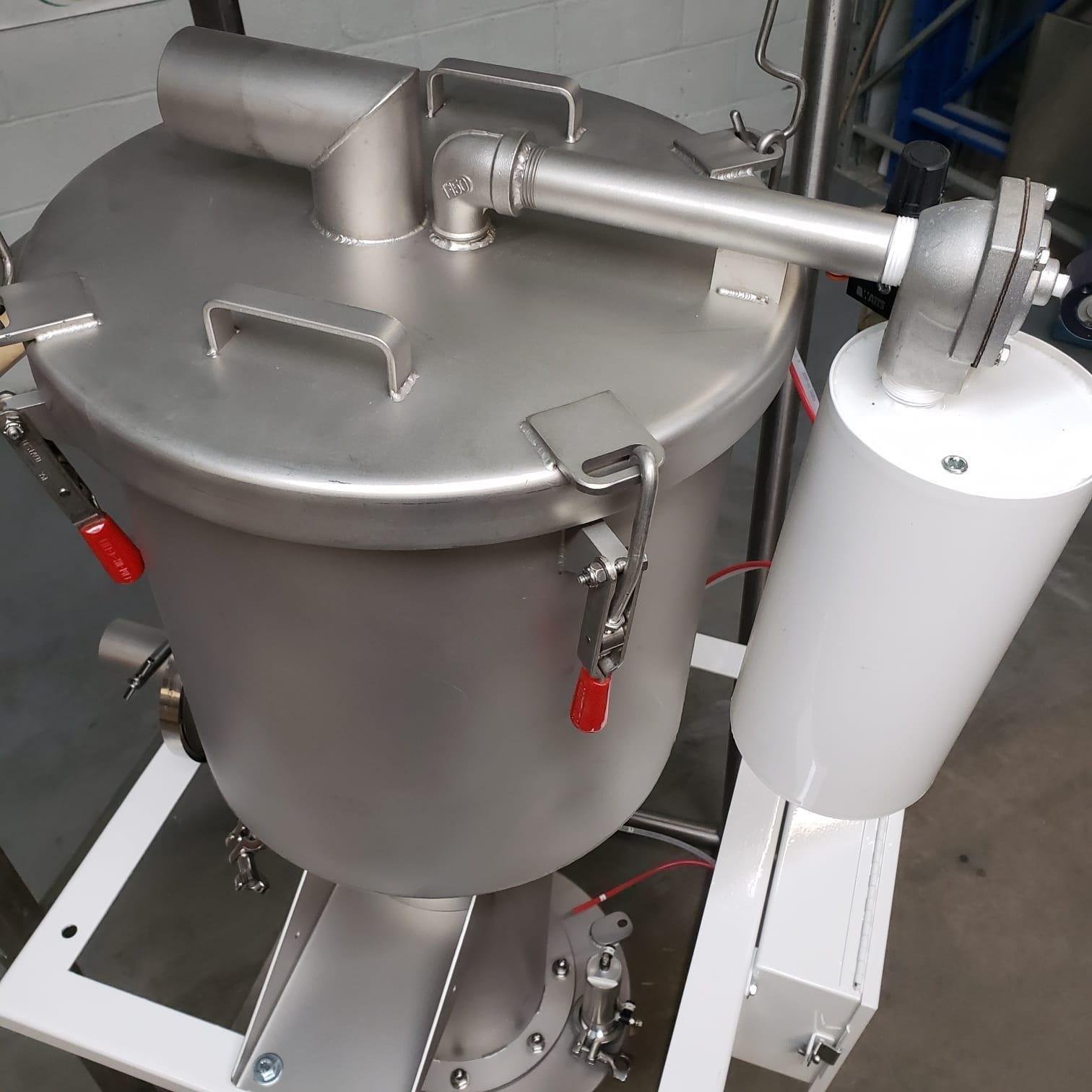

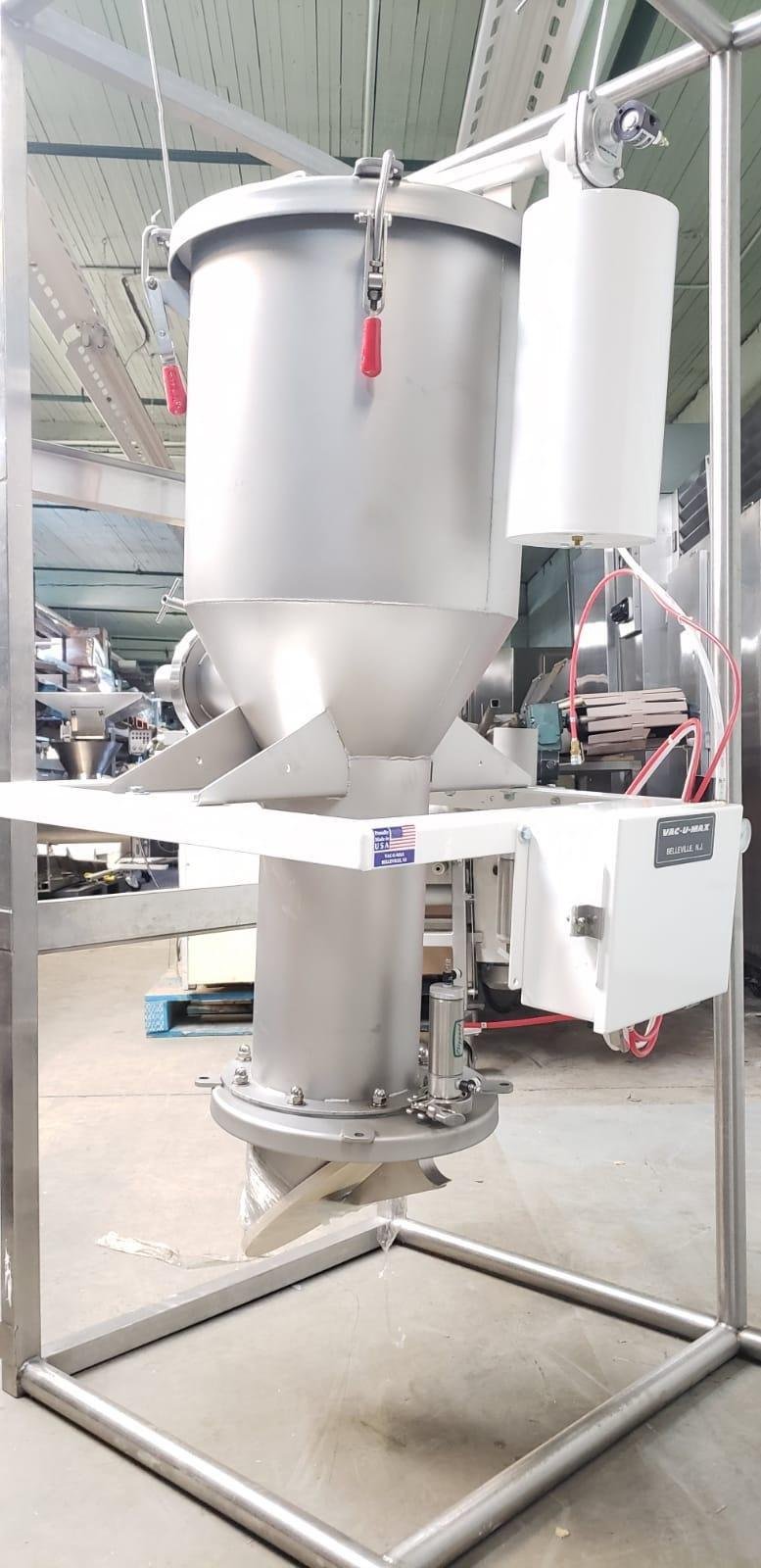

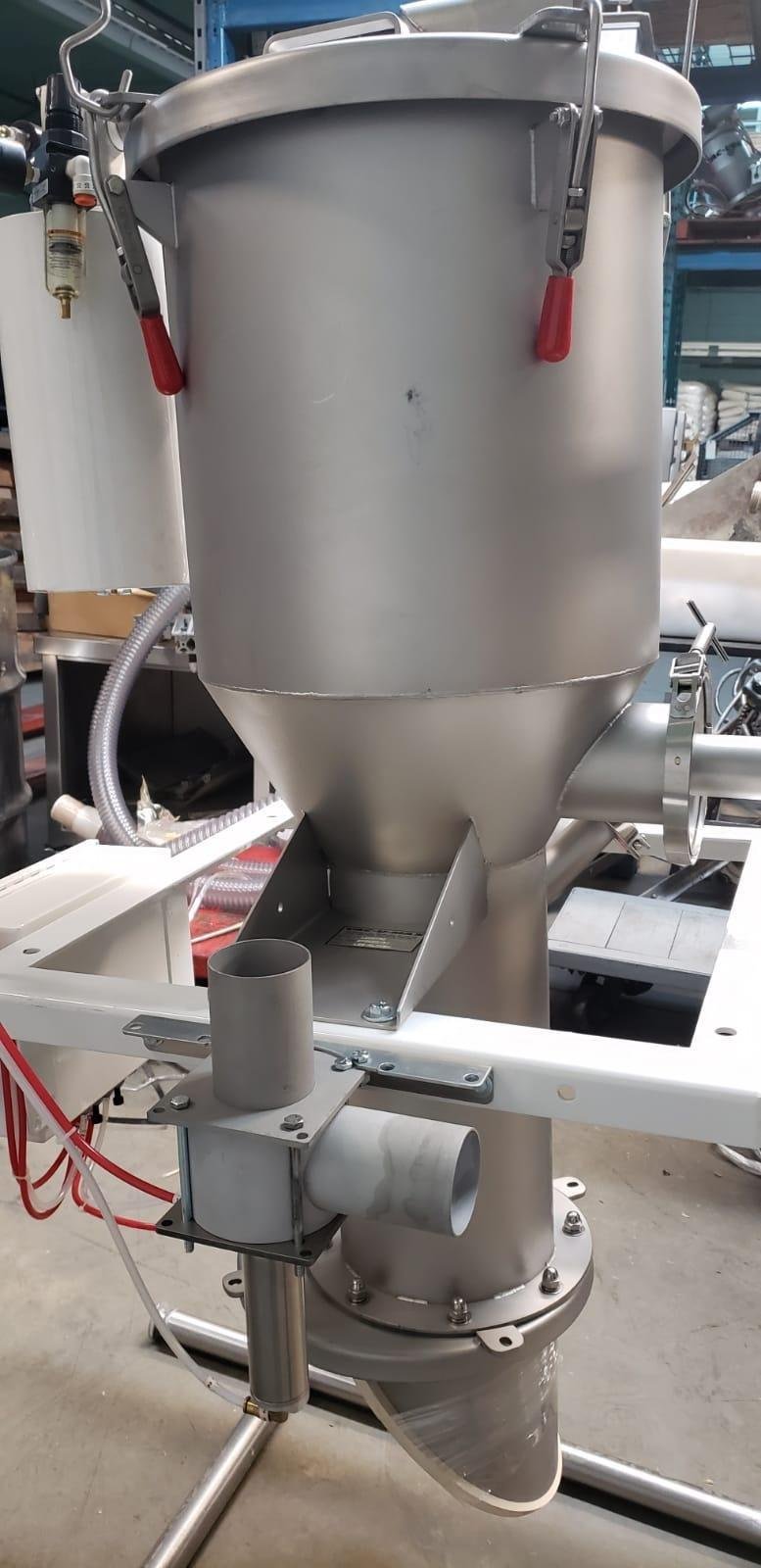

Système de remplissage sous vide série VAC-U-MAX 3500T (TUBE) # 54217
information générale
TYPE D'ÉQUIPEMENT
Remplisseuse produits secs
FABRICANT
QUANTITÉ
-1
DESCRIPTION
Système de remplissage sous vide série VAC-U-MAX 3500T (TUBE)
Groupes motopropulseurs à un et deux réacteurs
Conceptions unifiltres et multifiltres avec filtres conducteurs d’électricité statique
Deux modèles de décharge de 12 po (304,8 mm) et 16 po (406,4) de diamètre : décalé et trémie tubulaire

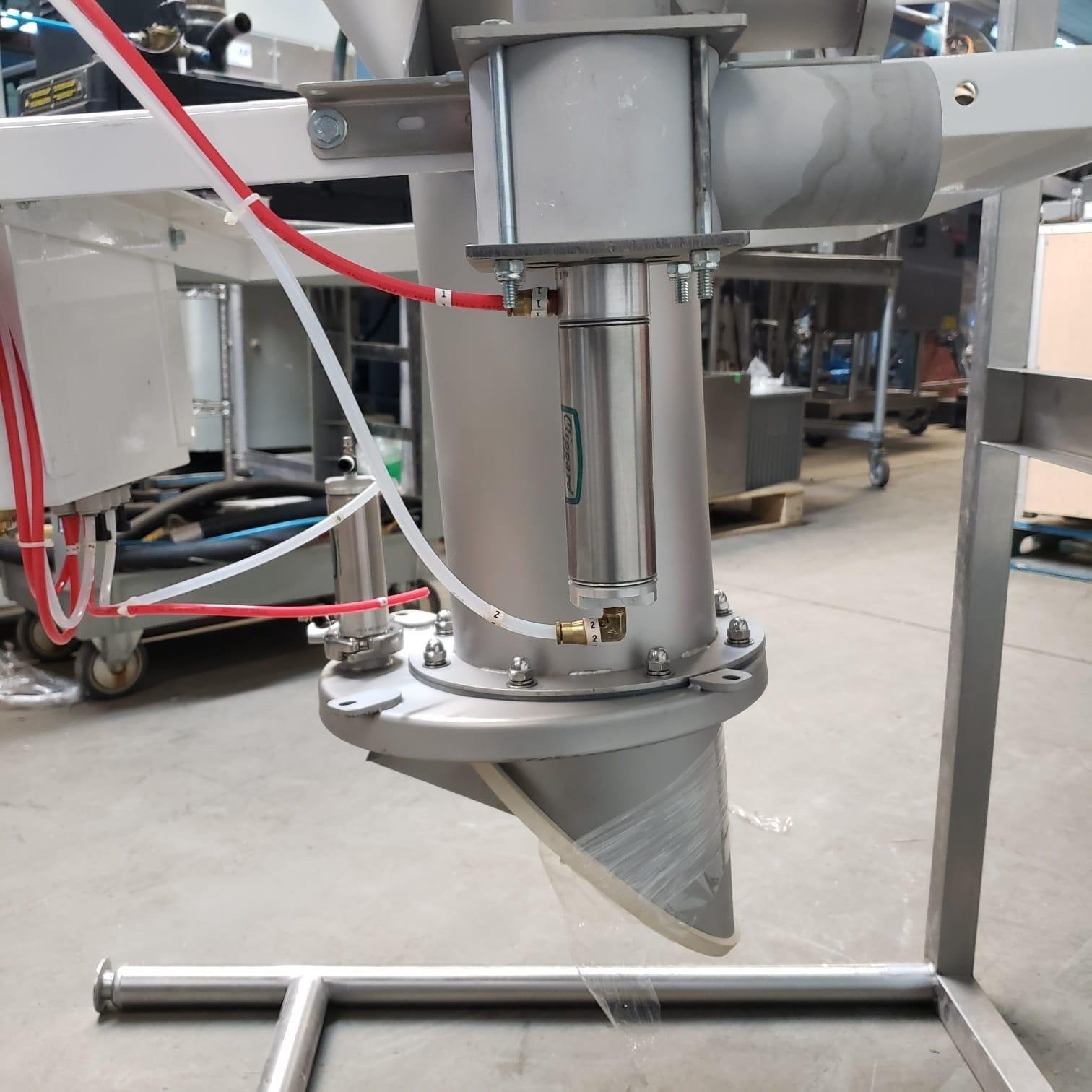

Vannes de refoulement : Série 1500 - Contrepoids 6 » (152,4 mm) ou motorisé 8 » (203,2 mm) pour la série 3500
Matériaux de construction / finition : 304SS (sablage), 316L (poli)
Commandes : Approuvé UL, NEMA 4X avec contrôleur multifonction (MFNC)
Série VAC-U-MAX 3500 - Standard et sanitaire.
| Convey Rate: lbs/hr (kg/hr) | 3,500 (1,600) | 3,500 (1,600) | |||||||
| Receiver Diameter: inch (mm) | 16 (400) | 16 (400) | |||||||
| Discharge Opening: inch (mm) | 8 (200) | 8 (200) | |||||||
| Receiver Style | Offset Cone | Offset Cone | |||||||
| Vacuum Producer | 1-Jet or 2-Jet Venturi* | Regen Blower* | Vacuum Pump | 1-Jet or 2-Jet Venturi* | Regen Blower | Vacuum Pump | |||
| Max. Vacuum: In Hg (mm Hg) | 8-16 (200-400) |
5 (125) | 12 (300) | 8-16 (200-400) |
5 (125) | 12 (300) | |||
| Filter Media (S/C PTFE): Unifilter (U) or Cartridge (C) |
U,C | C | C | U, C | C | C | |||
| Materials of Construction: Carbon Steel (CS), 316L Stainless Steel (SS)** | CS, SS | SS | |||||||
| Interior Finish: Carbon Steel (CS), Bead Blast (BB), 180-Grit Polish (P) | BB, P | 180 Grit Polish (Ra30) | |||||||
| Exterior Finish: Carbon Steel (CS), Bead Blast (BB), 180-Grit Polish (P) | BB, P | 180 Grit Polish (Ra30) | |||||||
| Conveyor Mounting Choices: Two Ears (E), Suspension Frame (SF), or Bottom Flange (BF) |
SF | SF (Sanitary) | |||||||
| Inlet Size (OD): inch (mm) | 1.5 (38) or 2.0 (50mm) | 1.5 (38) or 2.0 (50mm) | |||||||
| Utility Requirements: Compressed Air (CA, Line Size), or Electric (E, 1ph or 3ph) |
CA 1/2" or 3/4" | E, 3ph | CA 1/2" or 3/4" | CA 1/2" or 3/4" |
E, 3ph | E, 3ph | |||
*Venturi power units are mounted on the suspension frame of the receiver body
** Materials of construction refers to the vacuum conveyor product contact parts, not vacuum producers
SPÉCIFICATIONS
CONDITION
DATE DE FABRICATION
DONNÉES ELECTRIQUES
SITUÉ À
CAPACITÉ DE PRODUCTION
MEASURES
